一、簡介
DDSH1703型預付費多用戶電能表是我公司研制生產的高科技產品，它采用微電子處理技術和SMT表面封裝焊接及在線測試技術，能將多達39戶的用電量集中檢測，逐戶循環顯示，預付費方式靈活：既可以通過IC卡購電；也可以通過485聯網的形式遠程購電。傳感元件采用了德國VAC真空熔煉公司研制的1J77A型高導磁率微型電流、電壓互感器，與錳銅（康銅）分流元件相比，具有精度高、量程范圍寬、自身功耗低、抗干擾能力強等特點；繼電器采用高性能大功率磁保持繼電器，具有耐壓高、過載能力強等特點。DDSH1703型多用戶組合式電能表可廣泛用于居民樓、集體公寓、學校公寓等用電場所，具有體積小、抄表方便、預付費、防竊電等功能，是普通電能表的理想替代產品。
二、功能特點：
1、用戶用電量集中檢測和顯示，表箱體積小，抄表方便，防止竊電。
2、高量程10-50A，用戶無須因家用電器的增加而更換電能表。
3、表殼沖壓成型，密封性能好，帶有鉛封，符合國標GB/17215-2002。
4、具有雙向計量功能，能夠精確測量正、負兩個方向的用電，并且以同一方向累計電能，有防竊電功能。
5、具有功率顯示功能，直觀顯示用戶的用電負荷，實現現場校表。
6、采用高精度微型電量互感器，電氣隔離效果好，超負載能力強，使用壽命長。
7、電路采用三相電源供電，即使供電線路缺相，用電量也能正常計量。
8、用電預付費功能：用戶可采用加密IC卡或通過計算機聯網將所購電量寫入電能表中，待用戶剩余電量不足時，電能表拉閘報警，剩余電量為零時，電能表切斷供電線路；用戶再次購電寫入電能表后自動上電。
9、惡性負載控制——當用戶使用電熱爐、電熱杯、電暖氣、熱得快等“惡性負載”時，電能表可自動識別并斷電，當此類負載去掉后自動上電。（此功能適用于公寓用電管理，須定制）
10、超負荷斷電——電能表可設定用戶的最大負荷電流，當用戶的用電電流超過限額電流時，電能表自動切斷該供電電路，待5分鐘后自動上電，若用戶的用電電流仍超過限額電流，電能表將再次斷電。
11、定時控電——電能表可對用戶用電進行時間控制，電能表通過IC卡售電系統或計算機聯網系統，設定自動斷電、自動上電時間，方便對用戶的用電管理。（此功能適用于公寓用電管理，須定制）
12、雙回路控制——一個用戶兩路供電，一路專供照明，有惡性負載控制和超負荷斷電功能，另一路供給電熱水器、空調等大功率用電設備。（此功能適用于公寓用電管理，須定制）
13、采用專用接線端子，雙螺栓壓線，使用更可靠。
14、整機功耗低，低于一臺機械式電能表的功耗（<7VA）。
三、技術參數
1、標定電流：10（50）A
2、工作電壓：AC160～250V
3、精度等級：1.0級
4、起動電流：0.4%Ib
5、環境溫度：-20℃～+55℃
6、重量：約8kg
7、總進線端子接線截面積：≤75 mm2
8、用戶接線端子接線截面積：≤10 mm2
四、型號說明
五、外型端子
電能表總進線端子（I）見圖2。
U、V、W表示三相總進線端子，它可通過孔內徑不小于5，寬度不超過22的接線銅鼻子或銅板與供電線路相連。
N為電能表用零線接線端子，因電能表自身功耗低，可用線徑較細的導線與公用零線連接。
圖2 電能表總進線端子（I）示意圖
用戶接線端子（O）見圖3。
圖3 電能表用戶接線端子（O）示意圖
六、接線方式
將供電總線通過配電箱的內置總開關引線接入該電能表總進線端子的三相輸入端U、V和W，電能表的零線由零線排引入總進線端子的N端。為降低公用零線上的總電流，電能表總進線一般采用三相四線制接線方式，；若總進線為單相接線方式，要將電能表的三個進線端子并在一起使用。

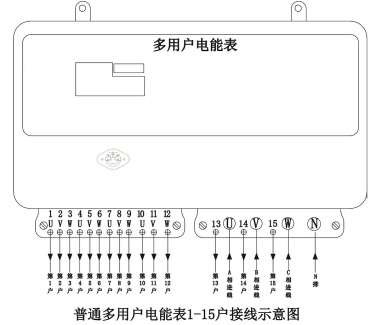

圖4 DDSH1703-15型預付費多用戶電能表接線示圖
七、付費方式及系統組成：
1. 聯網付費方式
系統組成： DDSH1703- xY型多用戶電能表；紅外抄表器（用于給電能表編號）；RSVVP型屏蔽雙絞線；數據集抄器；計算機及管理軟件。
IC卡付費方式：
系統組成： DDSH1703- xY型多用戶電能表；Yj-1型射頻卡讀卡器；紅外抄表器（用于給電能表編號）；IC卡1張/戶；售電機及管理軟件。
八、電能表編號管理方法
為實現特定的預付費功能，在正常使用前，DDSH1703型預付費多用戶電能表要使用紅外線抄表器進行編號管理。紅外線抄表器開機狀態下在表號后按個位鍵或十位鍵或百位鍵輸入電能表編號，對準電能表觀察窗按編號鍵，電能表復位后，相應編號輸入電能表，編號操作完成。
九、剩余電量的讀取
直讀方式
在電能表前面板上有兩排LED顯示器，上排四位為用戶電表序號，下排六位為用戶剩余電量，最高顯示度數為9999.9度。顯示為分戶循環顯示，每3秒左右切換一戶。若顯示到某一戶時，該用戶的戶號閃爍，則表示該用戶已經斷電。
計算機聯網方式
DDSH1703型預付費多用戶電能表通過RS485通訊接口和數據集抄器、主控計算機組成計算機聯網售電系統，每套計算機聯網售電系統可同時管理255臺DDSH1703型預付費多用戶電能表，每臺DDSH1703型預付費多用戶電能表的編號不能相同。在計算機聯網售電系統中，可以隨時讀取每臺DDSH1703型預付費多用戶電能表的每一戶的剩余電量和通斷電狀態，具體方法詳見計算機聯網售電管理軟件。
十、電能表自動斷電功能
電能表正常工作后出現自動斷電現象主要有以下五種功能決定。
拉閘報警斷電
拉閘報警斷電的目的主要是提醒用戶及時買電，例如拉閘報警斷電值設置為10度，當電能表顯示用戶購電量剩余為10度時，該戶的繼電器自動斷電，提醒用戶及時買電，這時該戶的戶號閃爍。拉閘報警斷電值可以通過計算機聯網系統來設置，也可以由IC卡售電管理系統來設定。
當出現拉閘報警斷電時，可采取三種方法使電能表正常供電：
在電能表顯示到該戶時按一下電表下邊的上電按鈕，這時該戶即可正常用電，該戶的戶號也不再閃爍。
通過IC卡售電的用戶可把該戶的IC卡在Yj-1型射頻卡讀卡器上刷卡，這時該戶即可正常用電，該戶的戶號也不再閃爍。
通過計算機聯網售電的用戶可通過計算機軟件系統對該用戶進行上電，這時該戶即可正常用電，該戶的戶號也不再閃爍。
當出現拉閘報警斷電后，用戶應盡快到售電中心購買電量輸入電能表，否則，用戶用完拉閘報警斷電值后，電能表將進行余額為零斷電。
余額為零斷電
余額為零斷電是電能表顯示用戶購電量為0度時，該戶的繼電器自動斷電，提醒用戶必須買電，這時該戶的戶號閃爍，用電量顯示為—0000.0。此時用戶應盡快到售電中心購買電量輸入電能表。
惡性負載斷電
當用戶使用電熱爐、電熱杯、電暖氣、熱得快等“惡性負載”時，電能表可自動識別并斷電，當此類負載去掉后自動上電。（此功能適用于公寓用電管理，須定制）
超負荷斷電
電能表可設定用戶的最大負荷電流，當用戶的用電電流超過限額電流時，電能表自動切斷該供電電路，待5分鐘后自動上電，若用戶的用電電流仍超過限額電流，電能表將再次斷電。
5、定時控制斷電
電能表可對用戶用電進行時間控制，電能表通過IC卡售電系統或計算機聯網系統，設定自動斷電、自動上電時間，方便對用戶的用電管理。（此功能適用于公寓管理，須定制）
十一、售電方式
電能表管理人員可通過兩種方式把用戶所購買的用電量輸入電能表，即IC卡售電方式或計算機聯網售電方式。
IC卡售電方式
IC卡售電方式以IC卡作為用戶購電載體，安全可靠、準確方便；操作方法如下：
(1) 售電管理人員把用戶所購電量由售電機寫入IC卡，具體操作方法詳見IC卡售電管理軟件。
(2) 用戶把該戶的IC卡在Yj-1型射頻卡讀卡器上刷卡,當Yj-1型智能卡讀寫器顯示出該用戶電能表的剩余電量時,此時用戶所購電量即可寫入電能表中。
2、計算機聯網售電方式
用戶從管理中心交費購電后，由管理人員通過操作售電管理軟件系統，將所購電量遠程寫入電能表中。具體售電方法詳見計算機聯網售電管理軟件。
十二、注意事項
1、電能表應安裝在樓內，以防雨水進入表內或爆曬。
2、電能表的運輸和拆封不應受到劇烈沖擊，并根據ZBY00382/84《儀器儀表包裝技術條件》規定、運輸、貯存。
3、電能表應貯存在原包裝箱內，貯存的環境溫度為-25℃—70℃、相對濕度不超過85%，空氣中無腐蝕性氣體。
4、電能表在倉庫里貯存時，應放在臺架上，疊放高度不超過5箱。
十三、質量保證：
電能表自出廠日期兩年內，在用戶遵守本說明書規定要求使用，并在鉛封仍完整的條件下，如出現質量問題，本公司給予免費修理或更換。
特別提示：
電能表接線后應仔細檢查，電能表零線安裝完好。
